三维激光扫描在异形幕墙精确安装测量应用

发表时间:2018/10/10 16:15:02  来源:海南秋葵视频腥思佑驼九嗣廊菰,部分来源于 天宝DBO咨询服务  作者:Mr.Sam  浏览次数:1121
字体大小: 【小】 【中】 【大】



异形幕墙精确测量的难点


      异形幕墙一般都是由不规则图案及曲线造型,在空间上呈不规则变化。案例中异形钢网格结构采用不自然共面的四边形钢格,空间布置复杂。


      异形幕墙精确测量难点:

  1. 异形钢网格结构采用不自然共面的四边形钢格;

  2. 屋面钢网格结构在hhsp合欢视频APP官方污下载生产或施工安装中发生变形,导致现场钢网格结构与设计模型误差较大,不能后续玻璃幕墙深化和安装提供可靠的数据依据。

  3. 由于空间造型复杂、秋葵视频男人加油站女人美容院空间大,需重新测量的点位数量大,传统全站仪测量,效率低,测量不够全面,不能完成的还原现场的钢结构情况。


秋葵视频男人加油站女人美容院


技术解决方案



采用三维激光扫描技术,对钢结构现场施工现状进行整体数据采集,并对需要的部分进行高精度逆向建模,为后期幕墙设计提供准确的现场数据。


项目准备阶段


1、秋葵视频男人加油站女人美容院仪器准备:

秋葵视频男人加油站女人美容院


       Z+F 5010C三维激光扫描仪将I-CAM相机集成于设备内部,适用于所有的环境,生成真实的全景影像,最大的特点就是扫描速度快、秋葵视频男人加油站女人美容院操作简单,极大的提高扫描效率,水平360°垂直320°的视野围做到全方位覆盖。

特点:
1、秋葵视频男人加油站女人美容院测程187m,是最长测程的相位式激光扫描仪。
2、秋葵视频男人加油站女人美容院每秒1016027个点的扫描速率,跻身于世界上最快的三维扫描仪的行列。
3、秋葵视频男人加油站女人美容院分辨率/质量,在极高的测量率的情况下有四种数据质量等级和七种分辨率可以设置。依据项目或测量物体的外形选择最佳配置,在较远的距离下也能保持相当高的点密度。
4、秋葵视频男人加油站女人美容院真彩色的点云,可以生成真彩色点云数据,将影像的R/G/B信息按照实际位置映射到点云数据,更加直观全面地反映扫描物件的详细信息。
5、秋葵视频男人加油站女人美容院320°×360°视野范围,水平360°垂直320°的视野围做到全方位覆盖。
6、秋葵视频男人加油站女人美容院高质量数据,可达到0.2mm精度,有很好的角度分辨率和距离测量精度,即使是长距离和反射面较差的情况下高数据获取率也能保证毫米级的高精度。



2、秋葵视频男人加油站女人美容院扫描策划:

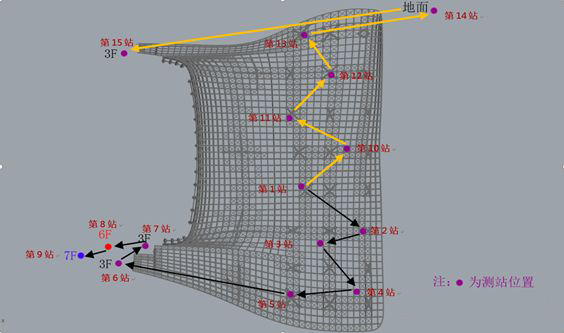

     案例根据合欢直播视频现场情况,初步制定扫描路线如图所示,总共15个测站,将会以屋顶中心的一站作为基准站开始向四周扩散进行扫描;分两个路线扫描:

路线1:第1站-第9站;

路线2:第10站-第15站

秋葵视频男人加油站女人美容院


扫描路线图


3、秋葵视频男人加油站女人美容院项目实施阶段


1、秋葵视频男人加油站女人美容院外业扫描:

      按照扫描路线摆放拼接目标球,架设仪器,现场扫描获取钢结构的表面点云模型。


秋葵视频男人加油站女人美容院


2、秋葵视频男人加油站女人美容院内业数据处理:

使用Trimble realworks点云处理软件 实现点云数据全自动精准拼接。

秋葵视频男人加油站女人美容院


       通过内业软件Trimble realworks实现点云数据降噪,分割离散点,剔除非目标区域,保证无多余噪点,提取出裙楼屋面钢网格结构。


秋葵视频男人加油站女人美容院


3、秋葵视频男人加油站女人美容院点云逆向建模:

将点云数据导入sketchup,利用sketchup强大的插件库;根据合欢直播视频点云数据进行建。

秋葵视频男人加油站女人美容院

点云模型导入sketchup


秋葵视频男人加油站女人美容院

在sketchup软件中利用插件辅助建立模型


秋葵视频男人加油站女人美容院

Sketchup中建立的钢结构三维模型(部分)


根据合欢直播视频点云建立完整的钢结构三维模型,以此为依据,进行龙骨安装深化,然后进行幕墙表皮深化。


秋葵视频男人加油站女人美容院


         三维激光扫描技术是测绘领域继GPS技术之后的一次技术革命。通过高速激光扫描测量的方式,大面积、秋葵视频男人加油站女人美容院高分辨率地快速复建出1:1的真彩色三维点云模型,彻底颠覆了传统单点测量模式。本项目应用三维激光扫描技术为解决复杂异形空间钢结构测量、秋葵视频男人加油站女人美容院深化幕墙等施工难题提供了全新的施工思路,为复杂的异形幕墙精准施工安装提供了全新的施工方法。





-end-
